Leírás és paraméterek

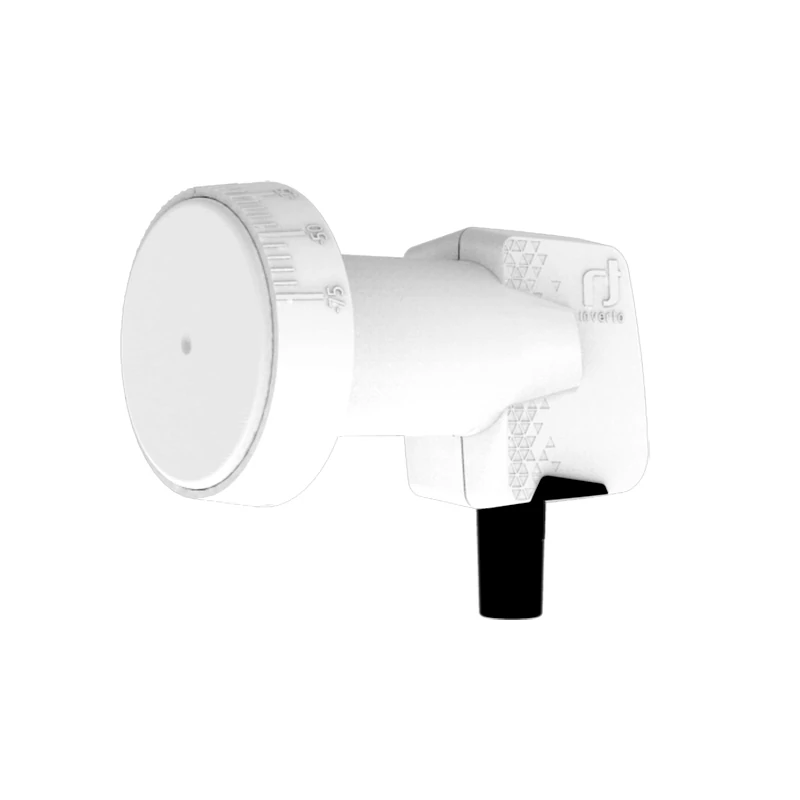

Inverto HOME Pro Single műholdvevő fejet kifejezetten úgy tervezték, hogy megfeleljen a globális DTH (Direct-To-Home) piac igényeinek egy versenyképes és 4G/LTE zavarvédelemmel ellátott megoldásssal. Ez az LNB (Low Noise Block) a legújabb chipkészlet-technológiát és hullámvezető kialakítást használja az optimalizált műholdjel-vétel érdekében. Lehetővé teszi egyetlen műholdas TV-jel vételét és annak továbbztását egy vevőtunerrel rendelkező beltéri egység felé. Az LNB támogatja a HD és UHD adások vételét, kiváló RF teljesítményt nyújt, rendkívül alacsony energiafogyasztással működik, és különösen úgy tervezték, hogy csökkentse a 4G/LTE adásokból eredő zavarokat. A gyártás a legmagasabb ipari minőségi szabványok szerint, szigorú műszaki előírásoknak megfelelően történik. Ez a műholdvevő fej (LNB) ideális megoldás DTH szolgáltatók és műholdas műsorszórás-vétel számára világszerte.
Főbb jellemzők:
- Alacsony fáziszaj, megfelel a DVB-S2 szabványnak (HD és UHD kompatibilis)
- Alacsony zajszint
- Alacsony energiafogyasztás
- Magas keresztpolarizációs szigetelés
- Kiváló frekvenciastabilitás
| Műszaki adatok | |
| Bemeneti frekvenciatartomány | 10,7 GHz ~ 12,75 GHz |
| Kimeneti frekvenciatartomány | 950 MHz ~ 2150 MHz |
| Alsó sáv LO frekvencia | 9,75 GHz |
| Felső sáv LO frekvencia | 10,6 GHz |
| Zajszám | 0,3 dB jellemző (max. 0,7 dB) |
| LO frekvencia pontosság 25°C-on | max. ±500 kHz |
| LO hőmérsékleti drift | max. ±1,0 MHz |
| LO fáziszaj @ 10 kHz | max. -80 dBc/Hz |
| Átalakítási erősítés | min. 55 dB |
| Erősítéshullámzás (26 MHz sávszélesség felett) | ±0,75 dB |
| Erősítésváltozás (teljes sávon) | ±4 dB |
| Képkifordítás elnyomása | min. 40 dB |
| 3. rendű intermodulációs pont (ICP3) | min. 10 dBm |
| 1 dB kompressziós pont (kimeneten) | min. 0 dBm |
| Keresztpolarizációs szigetelés | min. 22 dB |
| Vízszintes polarizáció vezérlőfeszültség (Ca) | 11,0 V ~ 14,0 V |
| Függőleges polarizáció vezérlőfeszültség (Cb) | 16,0 V ~ 20,0 V |
| Sávváltás vezérlőjel (Cc) | 22 kHz ±4 kHz, 0,4 V ~ 0,8 V (csúcs-csúcs) |
| Kimeneti VSWR | 2,5:1 |
| Sávon belüli zavarszint | max. -60 dBm |
| Áramfelvétel | 95 mA |
| Üzemi hőmérséklet | -30 °C ~ +60 °C |
| Kimeneti impedancia | 75 Ω |
| Kimeneti csatlakozó típusa | F típus (aljzat) |
| Parabola F/D arány | 0,6 |
| Súly | 136 g |
