Leírás és paraméterek

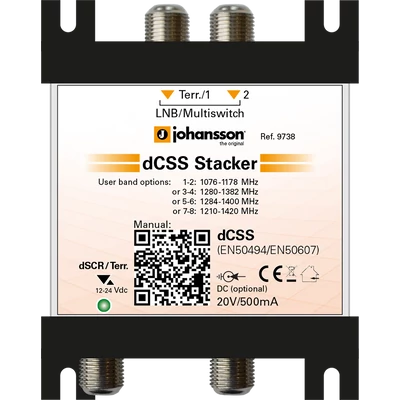

Johansson 9738 dSCR stacker
2 műholdas bemenetel (az egyik kombinált műhold+földi) és egy dSCR kimenettel, ami 2 felhasználói csatornát továbbít egyszerre.
A dSCR stacker segítségével kompromisszum nélkül használhatunk egy régi koax kábelt arra, hogy egyszerre két vevőt is kiszolgáljunk.
Tudvalevő, hogy a hagyományos műholdas fejekhez menő kábeleket nem lehet többfelé osztani, mert ezen a kábelen megy tápfeszültség a fejhez, plusz különböző vezérlőjelek. Ha simán elosztjuk, akkor előfordulhat, hogy a rácsatlakoztatott műholdvevő beltéri egységek más-más parancsot adnak a fejnek, ami így biztosan nem tud a kívánalmaknak megfelelően működni. Minden műholdvevő beltéri egységhez tehát önállóan kell egy kábel a műholdvevő fejtől.
Gyakori eset, hogy valamilyen okból már nem lehet újabb kábeleket bevezetni ezért fejlesztették ki az dSCR technológiát, ami segít áthidalni ezt a nehézséget.
A dSCR lehetővé teszi, hogy akár 8 felé is el lehessen osztani egy műholdas kábelt. Feltétele, hogy a vevők is ismerjék ezt a technológiát. A beltéri egységnél a fejtípust Unicable 8-ra kell állítani!
Tipikus felhasználási módok:
- PVR-es műholdvevő lett beüzemelve, amihez TWIN fejre lenne szükség. Ha a beltéri egység ismeri a dSCR-t akkor nem szükséges még egy kábelt befűzni.
- Be lett üzemelve egy második beltéri egység, amihez kellene egy új kábel. Ha nincs lehetőség második kábelt behúzni, a régi kábelt el lehet osztani, ha használjuk a dSCR stacker-t
Ebben az összeállításban két műhold + a földi antenna jelét vihetjük le egy kábelen és oszthatjuk el kétfelé
| Bemenetek | 2 műholdas, az egyik földivel kombinálva |
| Bemeneti frekvencia | 5 – 862 / 950 – 2150 MHz |
| Felhasználói csatornák | |
| 1-2 | 1076 - 1178 MHz |
| vagy 3-4 | 1280 - 1382 MHz |
| vagy 5-6 | 1284 - 1400 MHz |
| vagy 7-8 | 1210 - 1420 MHz |
| dCSS/dSCR kimenet | 1 SCR |
| dCSS/dSCR csatorna | 2 |
| dCSS/dSCR kimeneti szint | -23 dBm |
| Műholdas bemeneti szint | -45 to -15 dBm |
| Return loss | >=8 (Typ 12) dB |
| Tap loss SCR | Not applicable, AGC (automatic Gain control) |
| Terrestrial/Cable loss | -7 dB typical |
| Sáv és polárváltás | |
| DiSEqC 1.0 (unidirectional) | |
| DiSEqC 2.0 (bidirectional) | |
| Standard EN 50494 (SCD) | |
| Standard EN 50607 (SCD 2) | |
| Maximális fogyasztás az SCR csatlakozón | <4,0 W |
| Tápfesz továbbítás beltériből a fejek felé | 13/18V/22kHz 100mA max |
| Tápfesz továbbítás DC csatlakozóból | 500mA |
| Tápellátás | beltéri egységből, vagy külső tápegyséről |
| Méretek | 90x85x40 mm |
Csatolt dokumentumok
Vélemények
1 értékelés
Papp Géza
|
Igazolt vásárlás
2020. 04. 04.
A termék a leírásnak megfelelően működik.
