A hálózatépítés során gyakran találkozhatsz kétféle UTP (árnyékolatlan csavart érpár) kábellel: a patch és a crossover kábellel. Bár mindkettő RJ45 csatlakozókkal rendelkezik, a belső vezetékek bekötési sorrendje (a krimpelés) eltér, ami meghatározza a felhasználási területüket.
Patch kábel (egyenes kábel)
A patch (vagy egyenes) UTP kábel a leggyakrabban használt típus. Ennek a kábelnek a két vége megegyező bekötési sorrendet követ.
Felhasználás: Különböző típusú hálózati eszközök összekapcsolására, amelyek képesek automatikusan felismerni és váltani a jelet (Auto-MDI/MDIX funkcióval rendelkeznek).
Példák:
- Számítógép → Switch (hálózati elosztó)
- Számítógép → Router
- Switch → Router
- Hálózati aljzat → Számítógép
Crossover kábel (keresztkötésű kábel)

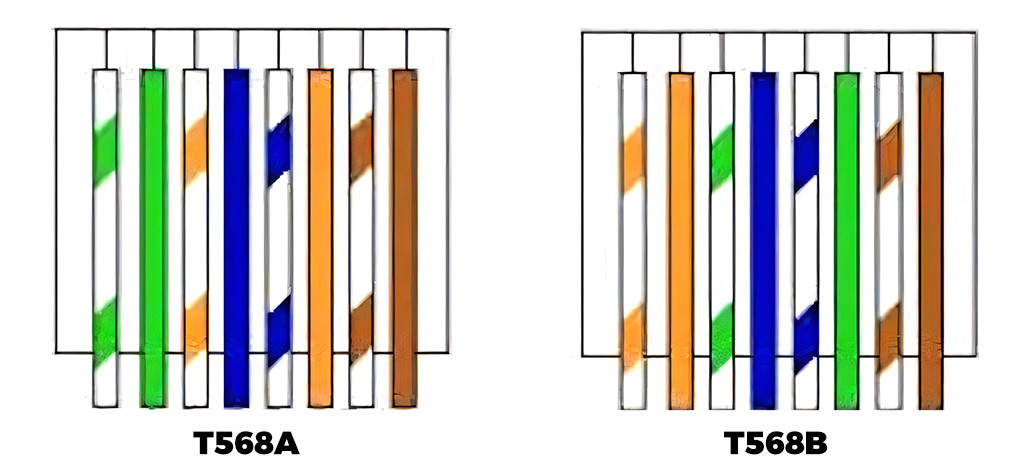

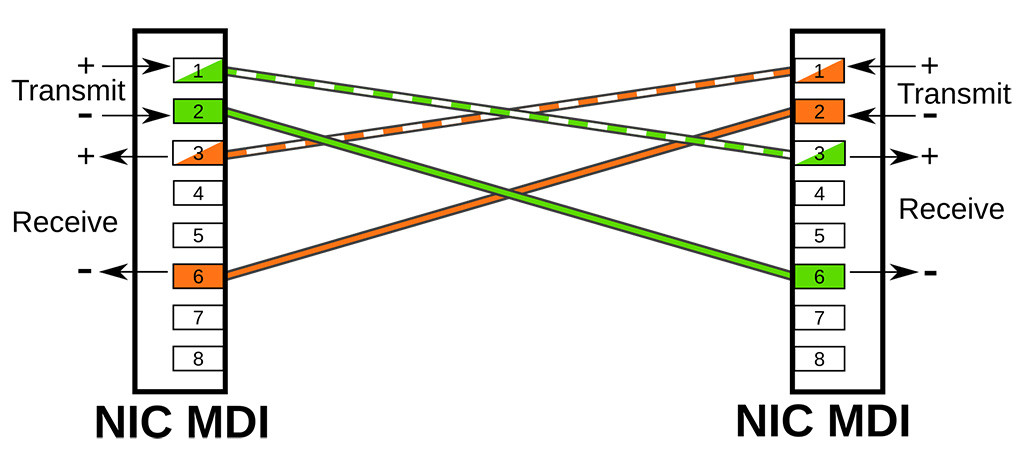

A crossover (vagy keresztkötésű) UTP kábel két vége eltérő bekötési sorrendet követ (az egyik vége általában T568A, a másik vége T568B szerint van krimpelve), így a küldő és a fogadó érpárok megcserélődnek.
Felhasználás: Olyan azonos típusú hálózati eszközök közvetlen összekapcsolására, amelyek nem rendelkeznek Auto-MDI/MDIX funkcióval, és amelyeknél manuálisan kell biztosítani a küldő és a fogadó oldalak megfelelő illesztését.
Példák:
- Két Számítógép közvetlen összekapcsolása.
- Két Switch közvetlen összekapcsolása (régebbi típusoknál).
- Két Router közvetlen összekapcsolása.
Fontos megjegyzés: Ma már a modern hálózati eszközök (számítógépek, switch-ek, routerek) többsége rendelkezik Auto-MDI/MDIX funkcióval, ami automatikusan felismeri a szükséges bekötést. Ennek köszönhetően a legtöbb esetben már elég egy patch kábel is az azonos típusú eszközök összekötésére is, így a crossover kábelek használata egyre ritkább
Melyiket válasszam?
- Ha hálózati elosztóhoz (switch, router) csatlakozik a számítógépével, válasszon patch (egyenes) kábelt.
- Ha régi, vagy különleges hálózati eszközöket szeretne közvetlenül összekötni, ahol nincs Auto-MDI/MDIX funkció, akkor szüksége lehet egy crossover kábelre.
