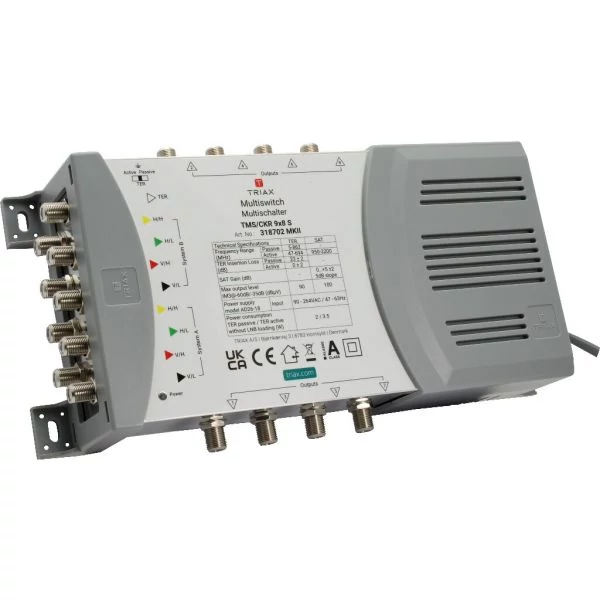

TMS/CKR 9x8 S
Önálló multikapcsoló 2 műhold pozícióhoz 9 bemenettel és 8 kimenettel, alkalmas műholdas és földi jelek elosztására kis és közepes méretű rendszerekben.
Garantált megbízhatóság: 6 év garancia a garancia arra, hogy a TRIAX megbízhatóság és innováció alapértékei képezik új multikapcsolóink alapját.
A TMS/CKR 9x8 S kiváló teljesítményt és rugalmasságot kínál, kompakt kialakításával pedig szűk helyeken is lehetővé teszi a telepítést.
Kiváló teljesítmény
Alacsony veszteség
Magas szigetelés
Alacsony energiafogyasztás
ESD védelem
ORDER INFORMATION
ELECTRICAL
CONNECTORS
| Connector Type
|
F-female
|
| Number of inputs
|
5
|
| Subscriber outputs
|
8
|
| Power connector
|
EU main plug
|
| Colorcoding @IF/TER inputs
|
VL=Black, VH=Red, HL=Green, HH=Yellow, White=TER
|
CHARACTERISTICS
| LNB type
|
Quattro
|
| Max. input level - SAT (IMD3 - 35dB)
|
95 dBµV
|
| Max. input level - TER (IMD3 - 60dB)
|
90 dBµV
|
| Max. output level SAT @ -35 dB IMD3
|
100 dBµV
|
| Max. output level TER @ -60dB IMD3
|
90 dBµV
|
| LNB current max.
|
1000 mA
|
| Switch commands
|
DiSEqC 1.0/2.0, 13/18V, 0/22kHz
|
FREQUENCY RANGE
| Frequency range TER
|
Active: 47…694 / Passive: 5...862 MHz
|
| Frequency range SAT
|
950…2200 MHz
|
GAIN
| Gain - SAT (with 5 dB slope)
|
0…+5 ± 2 dB
|
| Gain - TER
|
0 ± 2 dB
|
LOSS
ISOLATION
| Isolation SAT to TER
|
30 dB
|
| Isolation cross polarisation H/V
|
30 dB
|
| Isolation out-out SAT
|
30 dB
|
| Isolation out-out TER
|
25 dB
|
RETURN LOSS
| Return loss SAT inputs
|
>10 dB
|
| Return loss TER inputs
|
>10 dB
|
| Return loss TAP outputs
|
>10 dB
|
OPERATIONAL
| AC Supply voltage
|
180…264 VAC
|
| ESD protection
|
4KV inputs & sub outputs
|
| Power Consumption (typ.)
|
3.5W max. TER active 2W max. TER passive W
|
| Max. current pass per F-connector
|
2000 mA
|
| Max. current to each output (supplied by set top box)
|
<50 mA
|
| Control LEDs
|
Green LED (Power)
|
| Temperature - operating
|
-20…+55 °C
|
MECHANICAL
| Main material
|
Steel housing
|
| Packing QTY
|
1
|
| Product Height
|
270 mm
|
| Product Width
|
140 mm
|
| Product Depth
|
65 mm
|
| Packaging Height
|
0.070 m
|
| Packaging Width
|
0.330 m
|
| Packaging Depth
|
0.150 m
|
| Packaging Volume
|
0.000 m3
|
| Net Weight
|
0.805 kg
|
| Tara Weight
|
0.165 kg
|
| Total Weight
|
0.970 kg
|
